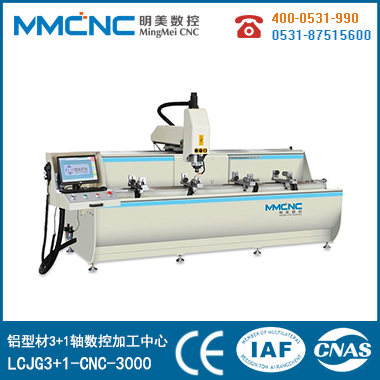

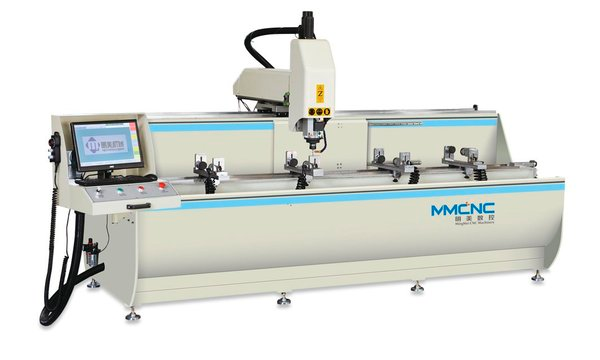

適用于工業鋁合金型材、門窗、幕墻鋁合金型材的圓孔、槽孔、鎖孔、異形孔等以及鋁型材的銑削、倒角、平面雕刻等工序的加工。
主軸采用風冷電主軸，功率3kw，轉速0～18000rpm，精度高，安全性好，可靠性高。
采用臺灣新代CNC數控系統。配備專業CAD-CAM編程軟件。自動轉換加工G代碼，操作簡單，效率高，勞動強度低。
運動副全部采用進口導軌、滑塊，X軸采用高精度斜齒輪、斜齒條傳動，Y軸、Z軸采用高精度滾珠絲扛?jìng)鲃?dòng)。傳動平穩，有效提高整
機精度。
工作臺翻轉180度。-90度～0度～+90度，型材一次裝夾可以實現三面加工，加工深通孔（異形孔）時，通過工作臺翻轉實現深孔加工，
提高效率，質量好。
采用手動泵供油系統，刀具采用系統控制噴霧冷卻裝置。
主要電器件、斷路器、交流接觸器均采用法國施耐德產品。
機床主要部件采用鋼結構全部經過失效處理。
[主要參數]
|
電源 |
380V 50Hz |
|
總功率 |
12Kw |
|
電主軸功率 |
S6: 9kw, S1: 7.5kw |
|
工作壓力 |
0.5～0.8MPa |
|
轉速 |
18000rpm |
|
X軸行程 |
3000mm |
|
Y軸行程 |
500mm |
|
Z軸行程 |
350mm |
|
X軸速度 |
50000mm/min |
|
Y軸、Z軸速度 |
15000mm/min |
|
外形尺寸 |
4180x1600x2200mm |
|
重量 |
約1400kg |
[元器件品牌]
|
名稱 |
品牌 |
產地 |
|
自動斷路器 |
施耐德 Schneider |
法國 |
|
交流接觸器 |
施耐德 Schneider |
法國 |
|
按鈕 |
施耐德 Schneider |
法國 |
|
電磁閥 |
亞德客 |
臺灣 |
|
直線導軌軸承副 |
上銀 |
臺灣 |
|
直線導軌 |
上銀 |
臺灣 |
|
數控系統 |
新代 |
臺灣 |
|
觸摸屏 |
新代 |
臺灣 |
|
伺服電機 |
韓宇 |
臺灣 |
|
變頻器 |
臺達 |
臺灣 |
|
氣缸 |
華通 |
山東 |
|
氣管 |
愛普克 |
臺灣 |
|
電主軸 |
原裝進口 |
意大利 |
