高品質鋁材專用硬質合金鋸片,保證良好的切割性能
高精度主軸，保證鋸片轉動平穩，有效地提高加工件的表面質量
氣液阻尼機構,使鋸片能夠勻速進給，有效地延長了鋸片壽命
進給機構采用進口導軌滑塊副,具有較高的運動精度
精密直線軸承副，保證了高精度的重復定位
機頭自動回轉,雙向定位,夾緊
雙向氣缸夾緊機構，實現快速穩定定位、夾緊
自動開合防護罩，使操作更安全
右機頭進給采用高導程滾珠絲杠運動形式，傳動精度高，定位準確，工作平穩
該機采用數控技術，可完成型材不同規格尺寸的自動下料

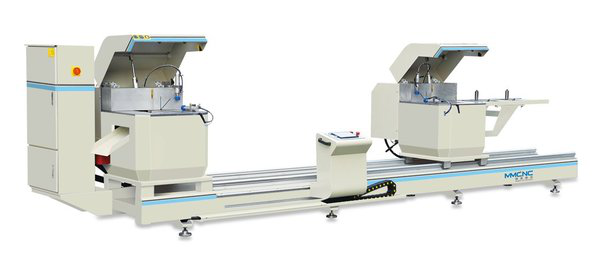

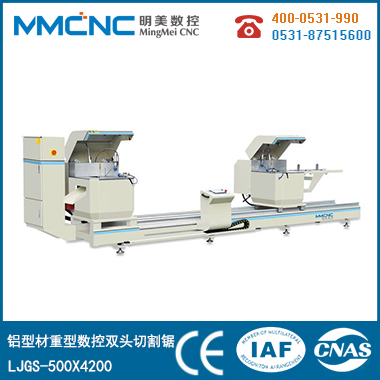

設備特點
-主要用于鋁合金幕墻料、窗料的切割 下料,亦可用于塑料型材的切割下料。
-使用硬質合金鋸片,外徑可達Φ500 線速度高,加工精度高。
-右機頭進給采用高導程滾珠絲杠運動 形式,傳動精度高,定位準確,工作 平穩。
-該機采用數控技術,可完成型材不同 規格尺寸的自動下料。
-機床工作時,兩鋸頭鋸片可同時進行 切割,亦可單獨切割。
-鋸頭可擺成45°和90°的需要角度。
-鋸片由下向上,鋸切型材更安全可靠 而且鋸切高度和鋸切寬度都很大。
[主要參數]
|
鋸切寬度×高度 |
235×130mm |
|
主電機功率 |
5.9kw |
|
主電機轉速 |
2840rpm |
|
使用鋸片尺寸 |
500x300x4.4mm |
|
鋸片可擺動角度 |
90°～45° |
|
工作電壓 |
380V 50Hz |
|
外形尺寸(長×寬×高) |
5750×1300×1500mm |
|
機床重量 |
1500kg |
|
重復定長精度 |
≤0.2mm |
|
角度允差 |
±5′ |
|
平面度允差 |
≤0.10mm |
|
粗糙度 |
Ra12.5Um |
|
鋸切范圍 |
480~4200mm |
[主要元件配置表]
|
序 號 |
原 氣 件 名 稱 |
品 牌 |
品牌地 |
|
1 |
數控系統 |
臺達 |
臺灣 |
|
2 |
直線導軌副 |
ABBA |
臺灣 |
|
3 |
鋸片 |
兼房 |
日本 |
|
4 |
按鈕 |
施耐德 |
法國 |
|
5 |
直線軸承 |
KSL |
韓國 |
|
6 |
軸承 |
SKF |
瑞士 |
|
7 |
齒條 |
新銳 |
臺灣 |
|
9 |
電磁閥 |
斯泰瑞 |
浙江 |
|
10 |
電機 |
德力 |
浙江 |
|
11 |
伺服電機 |
臺達 |
臺灣 |
|
12 |
接近開關 |
托尼克斯 |
韓國 |
|
13 |
油水分離器 |
亞德客 |
臺灣 |
